Сдвоенные трехфазные электровибромоторы. |
| |
|
|
| |
 Скачать каталог pdf вибромоторов серии BM-coupled (0,3 Mb, язык: русский) |
| |
|
|
| |
|
Сдвоенные вибромоторы серии BM-C были разработаны для применения на ротационных грохотах, загрузочных устройствах и других установках, где производительности двух стандартных вибромоторов не достаточно.
Два вибромотора серии BM соединяются через гибкую муфту, специально сконструированную с учетом предотвращения возможности ее повреждения грузами-эксцентриками, и при этом обеспечивается легкий доступ к ним для регулировки центробежной силы (дисбаланса). Основные технические характеристики сдвоенных вибромоторов соответствуют вибромторам серии BM.
 4 полюсные вибромоторы - 1500/1800 об/мин;
6 полюсные вибромоторы - 1000/1200 об/мин;
8 полюсные вибромоторы - 750/900 об/мин;
 По желанию заказчика возможна поставка любого вибромотора серии BM в сдвоенном исполнении. |
| |
|
|
| |

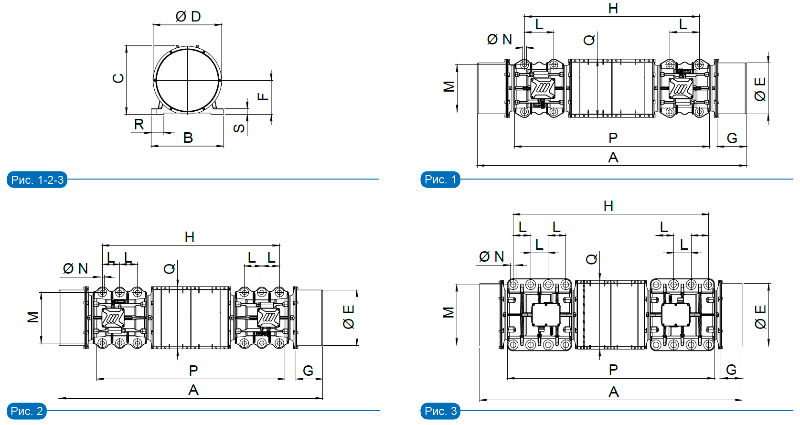

Код |
Тип |
Рис.№ |
ЦС, кг |
A
мм |
B
мм |
C
мм |
H
мм |
L
мм |
M
мм |
Ø N
мм |
BM15-070C |
2 x BM 7000/15-С |
1 |
13240 |
1545 |
390 |
415 |
1007 |
200 |
320 |
4+4 x M27 |
BM15-079C |
2 x BM 7900/15-С |
1 |
16360 |
1559 |
390 |
415 |
1007 |
200 |
320 |
4+4 x M27 |
BM15-095C |
2 x BM 9500/15-С |
2 |
18024 |
1585 |
455 |
448 |
1139 |
130 |
375 |
6+6 x M30 |
BM15-115C |
2 x BM 11500/15-С |
2 |
22850 |
1653 |
455 |
448 |
1175 |
130 |
375 |
6+6 x M30 |
BM10-070C |
2 x BM 7000/10-С |
1 |
13952 |
1692 |
390 |
415 |
1110 |
200 |
320 |
4+4 x M27 |
BM10-085C |
2 x BM 8500/10-С |
1 |
17100 |
1839 |
390 |
415 |
1193 |
200 |
320 |
4+4 x M27 |
BM10-100C |
2 x BM 10000/10-С |
2 |
19342 |
1878 |
455 |
448 |
1274 |
130 |
375 |
4+4 x M27 |
BM10-120C |
2 x BM 12000/10-С |
2 |
24030 |
1950 |
455 |
448 |
1310 |
130 |
375 |
6+6 x M30 |
BM10-135C |
2 x BM 13500/10-С |
2 |
26862 |
2080 |
455 |
448 |
1440 |
130 |
375 |
6+6 x M30 |
BM10-150C |
2 x BM 15000/10-С |
3 |
30000 |
2089 |
575 |
550 |
1558 |
140 |
480 |
8+8 x M42 |
BM10-180C |
2 x BM 18000/10-С |
3 |
36000 |
2089 |
575 |
550 |
1558 |
140 |
480 |
8+8 x M42 |
BM10-230C |
2 x BM 23000/10-С |
3 |
46042 |
2166 |
615 |
600 |
1596 |
140 |
520 |
8+8 x M42 |
BM07-048C |
2 x BM 4800/7,5-С |
1 |
7850 |
1692 |
390 |
415 |
1110 |
200 |
320 |
4+4 x M27 |
BM07-058C |
2 x BM 5800/7,5-С |
1 |
9620 |
1839 |
390 |
415 |
1193 |
200 |
320 |
4+4 x M27 |
BM07-067C |
2 x BM 6700/7,5-С |
2 |
10882 |
1878 |
455 |
448 |
1274 |
130 |
375 |
6+6 x M30 |
BM07-083C |
2 x BM 8300/7,5-С |
2 |
13520 |
1950 |
455 |
448 |
1310 |
130 |
375 |
6+6 x M30 |
BM07-093C |
2 x BM 9300/7,5-С |
2 |
15114 |
2080 |
455 |
448 |
1440 |
130 |
375 |
6+6 x M30 |
BM07-130C |
2 x BM 13000/7,5-С |
3 |
22600 |
2093 |
575 |
550 |
1562 |
140 |
480 |
8+8 x M42 |
BM07-160C |
2 x BM 16000/7,5-С |
3 |
27000 |
2217 |
575 |
550 |
1622 |
140 |
480 |
8+8 x M42 |
BM07-205C |
2 x BM 20500/7,5-С |
3 |
36568 |
2320 |
615 |
600 |
1640 |
140 |
520 |
8+8 x M42 |
|
| |
ЦС - центробежная сила |
|
 |
