Серии VFC и VFP: с переменной частотой вибрации, серия VFC - с креплением для быстрого монтажа и серия VFP с креплением "на лапах". |
| |
|
|
| |
 Скачать каталог pdf вибромоторов серий VFC и VFP (0,3 Mb, язык: русский) |
| |
|
|
| |
Серия VFC |
Вибромоторы серий VFC и VFP с переменной частотой вибрации применяются на опалубочных конструкциях или вибростолах при производстве бетона, где требуется подстройка частоты вибрации посредством точного регулирования скорости вращения. Это позволяет сократить затраты, а также уменьшить шум по сравнению с традиционными системами. Данные серии вибромоторов могут быть укомплектованы "самосмещающимися" весами, обеспечивающими разную силу вибрации (дисбаланс) от момента начала наполнения опалубки и до момента завершения производства.
 2 полюсные вибромоторы - 42В, 0÷100 Гц, 0÷6000 об/мин;
2 полюсные вибромоторы - 380В, 0÷100 Гц, 0÷6000 об/мин.
 Преобразователь частоты:
вибромоторы серий VFC-VFP могут работать с любым частотным инвертором с широтно-импульсной модуляцией (PWM), с возможностью работы с постоянной нагрузкой. Программа инвертора должна выполнятся согласно данным указанным на шильдике вибратора. По запросу возможна поставка запрограммированного инвертора.
Муфта для быстрого монтажа поставляется отдельно.
|
| |
Серия VFP |
| |
|
|
| |
Технические характеристики: |
| |
Код |
Тип |
Механические характеристики |
Электрические характеристики |
об/мин |
Центробежная сила, кг |
Вес, кг |
Потребляемая мощность, Вт |
Номинальный ток при 100 Гц, А |
42 В |
380 В |
VP60-0120 |
VFP 1200 |
0 ÷ 6000; 0÷100Гц |
1200 |
21 |
1100 |
16,5 |
1,8 |
VP60-0190 |
VFP 1900 |
1900 |
27,8 |
1500 |
22,4 |
2,5 |
VP60-0200 |
VFP 2000 |
2000 |
38 |
1700 |
27,6 |
2,9 |
VP60-U200 |
VFP 2000-U |
2000 |
38 |
1700 |
27,6 |
2,9 |
VP60-0250 |
VFP 2500 |
2500 |
43 |
2000 |
32 |
3,5 |
VC60-0120 |
VFC 1200 |
1200 |
20,5 |
1100 |
16,5 |
1,8 |
VC60-0190 |
VFC 1900 |
1900 |
26 |
1500 |
22,4 |
2,5 |
VC60-0200 |
VFC 2000 |
2000 |
36,5 |
1700 |
27,6 |
2,9 |
|
| |
|
| |

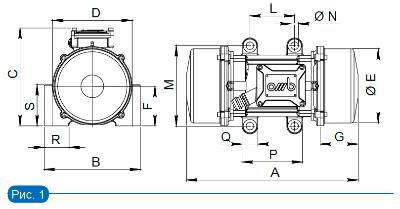

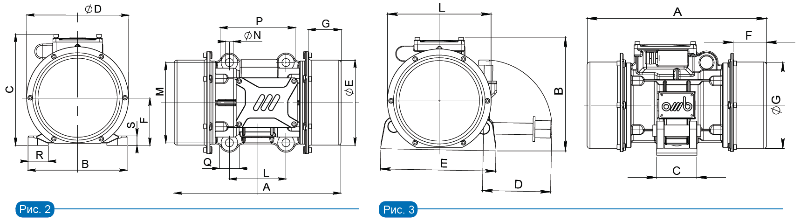

Габаритные размеры: |
| |
Код |
Тип |
Габаритные размеры, мм |
Присоединительные размеры, мм |
Рис.№ |
A |
B |
C |
D |
Ø E |
L |
M |
Ø N |
P |
Q |
R |
S |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
